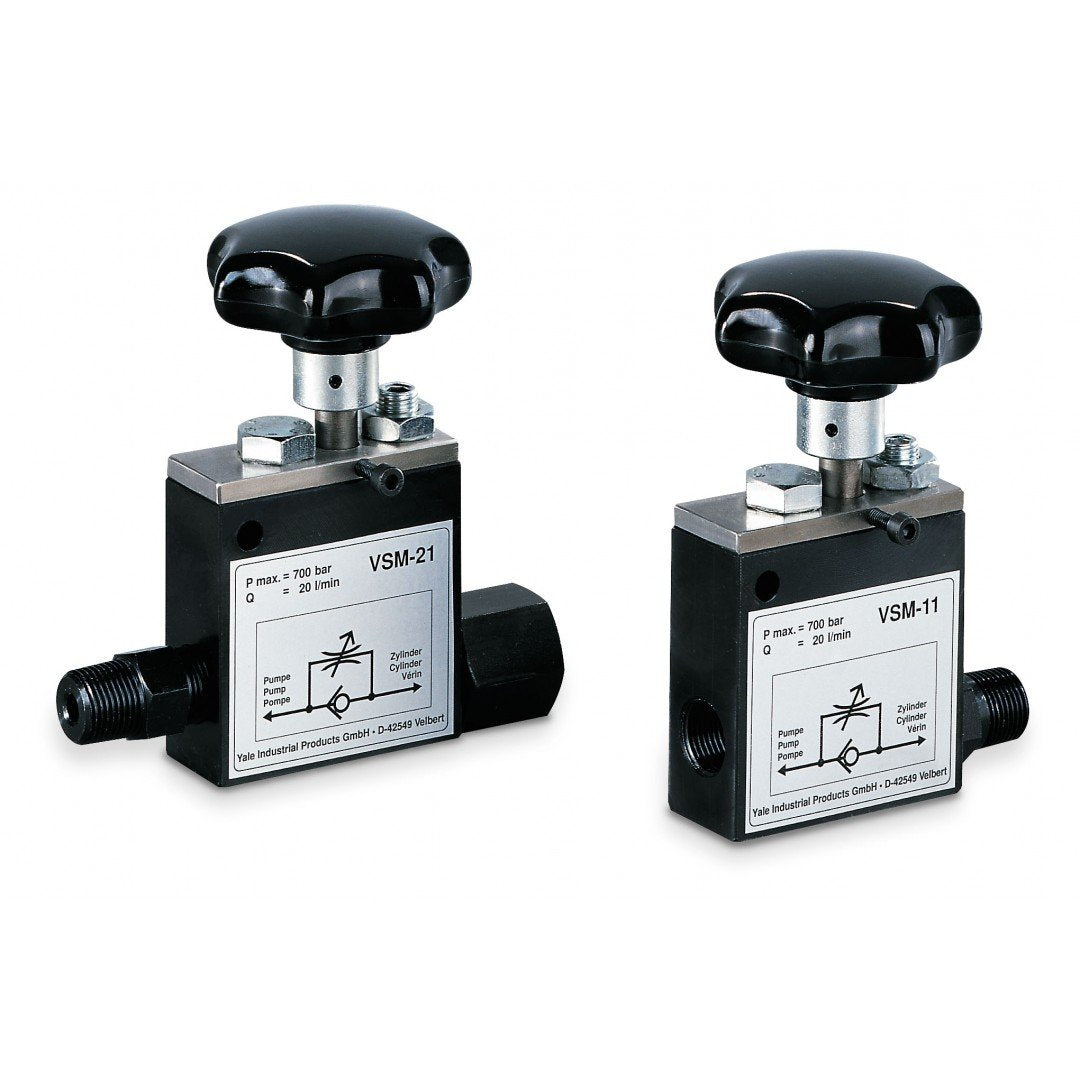

Yale® VSM Sicherheits-Rückschlagventile

Diese Sicherheits-Rückschlagventile werden eingesetzt, wenn ein unbeabsichtigter Druckabfall (z. B. bei einer angehobenen Last) unbedingt vermieden werden soll. Das VSM -11 kann direkt in den Ölanschluss des Hydraulikzylinders eingeschraubt werden und sichert so den Hydraulikzylinder als „Schlauchbruchsicherung“.

Das VSM-21 ist so konstruiert, dass es in den Druckabgang eines Hand-Wegeventils geschraubt werden kann. Es verhindert so einen Druckabfall, der z. B. durch das Schalten des Wegeventiles entstehen kann (punktgenaues Ausfahren von Hydraulikzylindern).

Bedienung:
Nach dem Schließen des Ablassventils (Handrad) kann der Zylinder über den Bypass auch in geschlossenem Zustand ausgefahren werden. In Richtung Zylinder besteht immer „freier Durchfluss“. Durch das eingebaute Rückschlagventil wird die Last in der Ruhestellung sicher gehalten. Zum Absenken wird das feinfühlig einstellbare
Ablassventil (Handrad) geöffnet. Dadurch lässt sich ein sehr langsames Absenken einer Last einstellen. Am Zylinderanschluss befindet sich ein Sicherheitsventil, welches die Hydraulikzylinder vor möglicher Überlast schützt.

Auswahlhilfe:
Soll das Sicherheits-/Rückschlagventil direkt in den Hydraulikzylinder geschraubt werden, bestellen Sie bitte das VSM-11.
Wenn es an das Handventil einer Motorpumpe geschraubt werden soll, bestellen Sie bitte das VSM-21.
